Nadproża

To gotowe do użycia belki ze zbrojonego betonu komórkowego, służące do wykonywania przesklepień otworów drzwiowych i okiennych, bez przygotowania szalunków, betonu i zbrojenia. Dzięki niewielkiej masie mogą być montowane ręcznie. Nadproża mają taką samą wysokość jak pozostałe elementy murowe, co znacznie usprawnia przebieg prac.

Przeznaczenie

Nadproża zbrojone z betonu komórkowego to łatwe w stosowaniu prefabrykaty, które znacznie przyspieszają prace murarskie. Przeznaczone są do wykonywania przesklepień otworów drzwiowych i okiennych, bez przygotowania szalunków, betonu i zbrojenia. Dzięki niewielkiej masie mogą być montowane ręcznie, bez konieczności stosowania ciężkiego sprzętu. Nadproża mają taką samą wysokość jak pozostałe elementy murowe SOLBET, co usprawnia przebieg prac.

Właściwości

Prefabrykowane, zbrojone elementy z betonu komórkowego
Szybki montaż bez konieczności szalowania, zbrojenia i betonowania
Niska masa – możliwość montażu ręcznego bez ciężkiego sprzętu
Wysokość dopasowana do elementów murowych (24 cm) – łatwiejsze murowanie
Oznaczenia ułatwiające prawidłowy montaż (kierunek ułożenia, długość podparcia)
Możliwość łączenia kilku elementów dla uzyskania wymaganej szerokości ściany

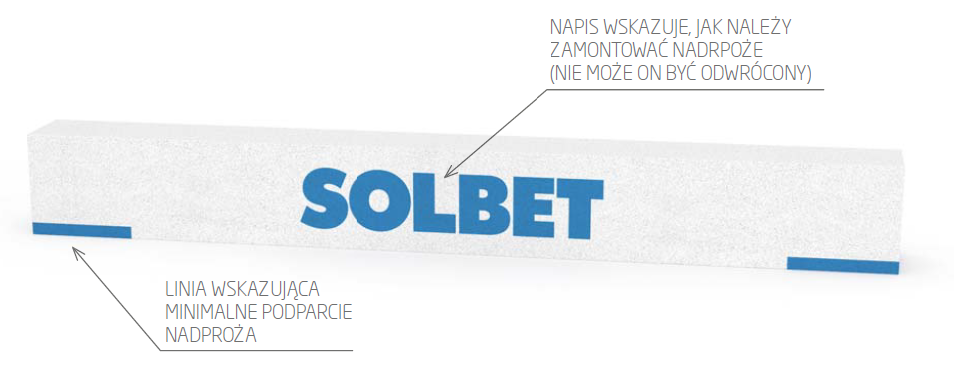

Prawidłowy montaż nadproży ułatwia napis SOLBET oraz zaznaczone na nich minimalne długości podparcia.

Nadproża SOLBET występują w kilku długościach. Maksymalna długość nadproży prefabrykowanych wynosi 230 cm, co umożliwia przykrycie nimi otworu o szerokości 180 cm.

» Klasa gęstości: 650
» Wymiary: wysokość: 24 cm, długość: 140, 160, 200, 230 cm, szerokość: 12 cm, 18 cm.

TECHNIKA MUROWANIA:
» Nadproża układane obok siebie należy złączyć za pomocą zaprawy murarskiej. Wchodzi ona w skład systemu SOLBET.
» Należy wypełniać spoiny poziome.
» Należy wypełniać spoiny pionowe.

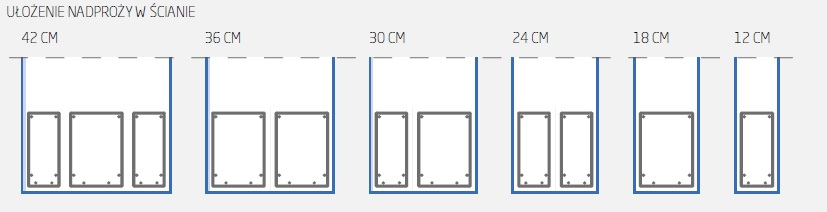

Układając odpowiednio dobrane nadproża obok siebie można uzyskać szerokość odpowiadającą każdemu typowi ściany budowanej w systemie SOLBET

Aby uzyskać nadproże nad ścianami o grubości:
24 cm – należy zestawić dwa nadproża 12 cm,
30 cm – należy zestawić dwa nadproża 12 cm + 18 cm,
36 cm – należy zestawić dwa nadproża 18 cm + 18 cm lub trzy nadproża 12 cm,
42 cm – należy zestawić trzy nadproża 18 cm + 12 cm + 12 cm.

Dane i parametry

Nazwa produktu	Wymiary [mm]		Maksymalna szerokość przekrywanego otworu [cm]	Długość podparcia [cm]	Maksymalne równomierne obciążenie obliczeniowe [kN/mb]	Liczba sztuk na palecie	Masa 1 sztuki [kg]	Typ palety
Nazwa produktu	szerokość / wysokość	długość	Maksymalna szerokość przekrywanego otworu [cm]	Długość podparcia [cm]	Maksymalne równomierne obciążenie obliczeniowe [kN/mb]	Liczba sztuk na palecie	Masa 1 sztuki [kg]	Typ palety
NS R30	120 / 240	1400	100	20	26,9	32	37	zwrotna
		1600	120	20	13,9		43
		2000	150	25	16,3		57
		2300	180	25	13,9		65
	180 / 240	1400	100	20	32,2	20	53
		1600	120	20	17,0		62
		2000	150	25	19,8		80
		2300	180	25	17,0		92
NS R90 (nadproża o podwyższonej klasie odporności ogniowej)	120 / 240	1400	100	20	26,9	32	35	zwrotna
		1600	120	20	13,9		40
		2000	150	25	16,3		53
		2300	180	25	13,9		61
	180 / 240	1400	100	20	32,2	20	50
		1600	120	20	17,0		58
		2000	150	25	19,8		75
		2300	180	25	17,0		86

UWAGA:
Jeśli nad nadprożem występuje wieniec żelbetowy oraz spełnione są wszystkie warunki dodatkowe, to nośność nadproża jest o 50 % większa.

Warunki dodatkowe, jakie muszą być spełnione, żeby przyjąć wyższą nośność nadproży:

odległość miedzy nadprożem a wieńcem nie może być większa niż połowa rozpiętości otworu przykrywanego przez nadproże
wieniec musi mieć, wymagane normą, minimalne pole przekroju betonu 0,025 m²
wieniec będzie wykonany z betonu o klasie minimum C 16/20 (B-20)
zbrojenie górne wieńca będzie wykonane z minimum dwóch prętów ø10 ze stali klasy minimum A-I St3S-b.
